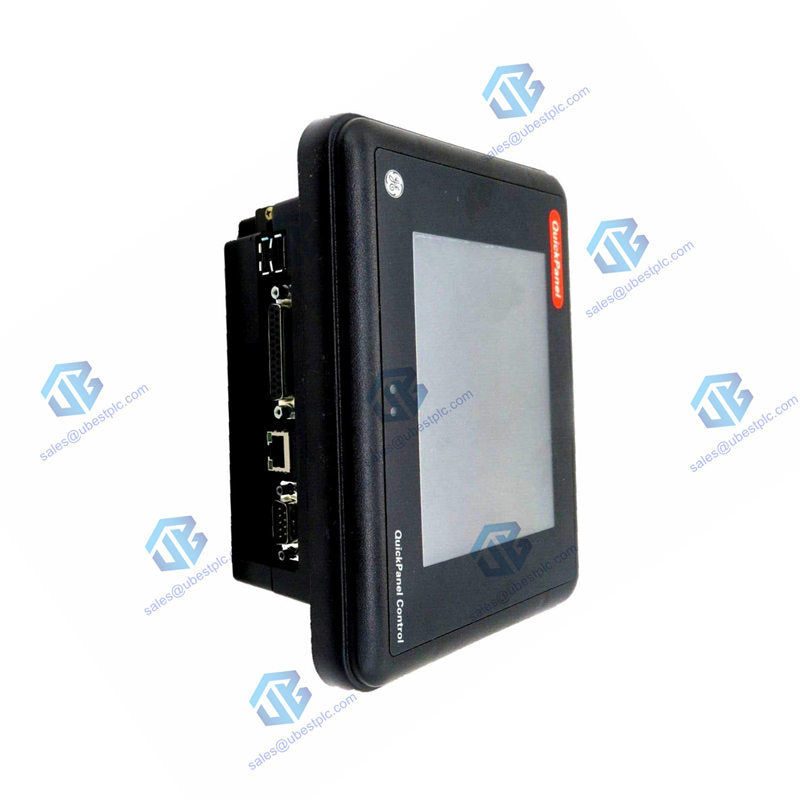

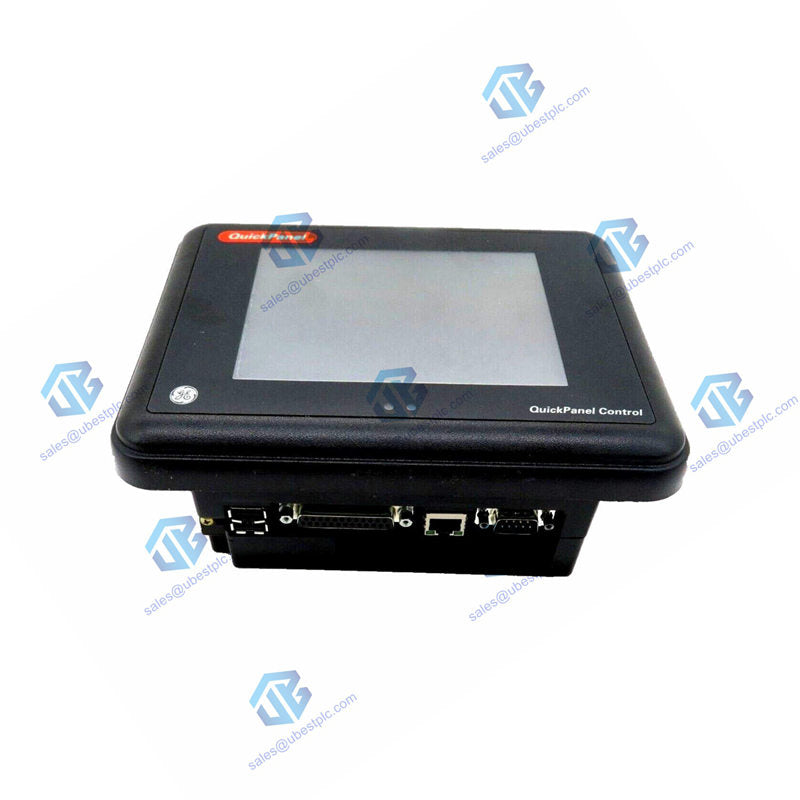

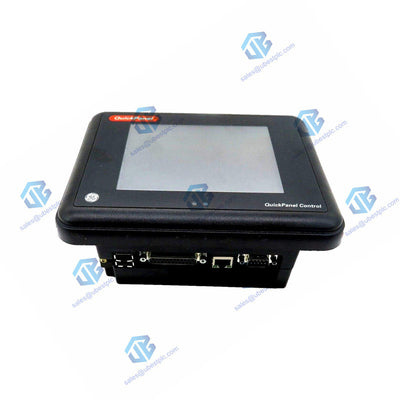

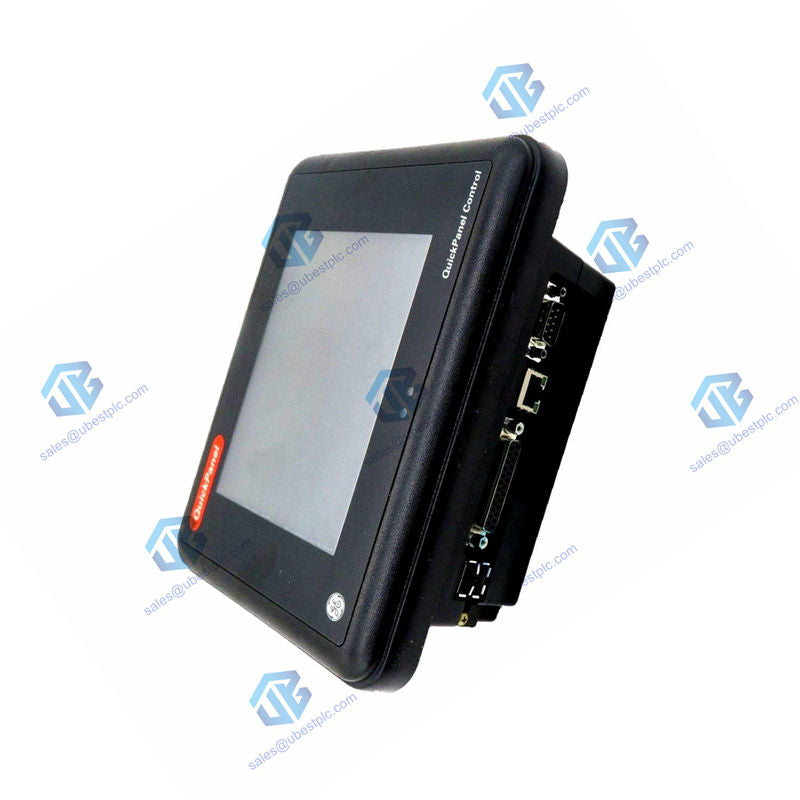

Interfejs HMI GE Fanuc IC754CSL06CTD QuickPanel

GE Fanuc IC754CSL06CTD to 6-calowy interfejs człowiek-maszyna z rodziny produktów QuickPanel. Ten HMI zapewnia wizualną kontrolę i monitorowanie systemów automatyki przemysłowej. Mimo że producent zaprzestał produkcji, jednostka ta jest nadal dostępna u wyspecjalizowanych dostawców wspierających systemy starszej generacji.

Kluczowe parametry techniczne

• Producent i model: GE Fanuc IC754CSL06CTD | QuickPanel
• Rozmiar wyświetlacza: 6-calowy kolorowy ekran TFT dla wyraźnej wizualizacji
• Rozdzielczość wyświetlacza: 320 x 240 pikseli dla szczegółowej grafiki i tekstu
• Interfejs dotykowy: rezystancyjny ekran dotykowy z 12-bitową rozdzielczością wejścia
• Procesor: Intel XScale PXA255 o taktowaniu 300 MHz
• System operacyjny: platforma Windows CE do zastosowań przemysłowych
• Konfiguracja pamięci: 32 MB Flash, 512KB SRAM, 32 MB DRAM

Możliwości komunikacji i interfejsów

• Port Ethernet: Jeden interfejs Ethernet 10/100 do łączności sieciowej
• Porty szeregowe: port combo EIA232C/EIA485 oraz dedykowany port RS232
• Interfejsy USB: Dwa porty USB do podłączania urządzeń peryferyjnych
• Obsługa wielu topologii: tryby komunikacji peer-to-peer i sieciowej
• Integracja PLC: Bezpośrednia wymiana danych z programowalnymi sterownikami logicznymi
• Typ połączenia: złącze Phoenix Contact 1777992 do zasilania i sygnałów

Specyfikacje pamięci i przetwarzania

• Pamięć Flash: 32 MB do przechowywania aplikacji i rejestrowania danych
• SRAM: 512KB z podtrzymaniem bateryjnym podczas utraty zasilania
• DRAM: 32 MB do operacji w czasie działania i danych tymczasowych
• Boot Loader: 512 KB ROM do inicjalizacji i odzyskiwania systemu
• Wymagania zasilania: Wejście 12-30 VDC z typowym zużyciem 24W
• Utrzymanie danych: Bateria podtrzymuje dane SRAM podczas okresów wyłączenia

Funkcje wyświetlania i wizualizacji

• Możliwości kolorystyczne: Grafika pełnokolorowa dla lepszej wizualizacji procesów
• Wsparcie animacji: Animowana grafika dla dynamicznej wskazówki statusu
• Kodowanie kolorów: Obsługuje międzynarodowe i zakładowe standardy kolorów
• Interfejs graficzny: Łączy tekst i grafikę dla intuicyjnej obsługi
• Bezpośrednia kontrola: Interfejs dotykowy do natychmiastowej interakcji operatora
• Obiekty czasu działania: Interaktywne elementy wyświetlacza do sterowania maszyną

Specyfikacje fizyczne i środowiskowe

• Waga jednostki: 6,63 lbs (3,01 kg) dla solidnej konstrukcji przemysłowej
• Zasilanie: Zakres 12-30 VDC dla elastycznych opcji zasilania
• Zużycie energii: Typowe zużycie mocy 24W podczas normalnej pracy
• Kabel komunikacyjny: Kompatybilny z kablami interfejsu HMI-CABC93
• Technologia wyświetlania: Cienkowarstwowy tranzystor (TFT) dla jasnych, wyraźnych obrazów
• Metoda wprowadzania: Technologia dotyku rezystancyjnego do niezawodnego użytku przemysłowego

Funkcje oprogramowania i systemu operacyjnego

• Windows CE: System operacyjny klasy przemysłowej z dobrze znanym interfejsem
• Dostęp zdalny: Pocket Internet Explorer do przeglądania stron internetowych
• Przeglądarki plików: Wbudowane przeglądarki plików Microsoft oraz przeglądarka PDF
• Wsparcie FTP: Protokół transferu plików do zdalnego zarządzania plikami
• Narzędzia konfiguracyjne: Przyjazny dla użytkownika interfejs zarządzania urządzeniem
• Wsparcie dla systemów starszej generacji: Utrzymuje kompatybilność z istniejącymi systemami automatyzacji

Zawartość opakowania i dostępność

• Jednostka HMI GE Fanuc IC754CSL06CTD QuickPanel
• Sprzęt do podłączenia zasilania i komunikacji
• Dokumentacja i wytyczne konfiguracyjne
• Kompatybilne akcesoria montażowe i uchwyty
• Globalna wysyłka za pośrednictwem FedEx, UPS i DHL
• Dostępne jako jednostki nadwyżkowe lub odnowione zamienniki

FAQ dotyczące profesjonalnych zastosowań

• Jaki jest aktualny status dostępności tego panelu HMI?

IC754CSL06CTD jest wycofany przez producenta, ale nadal dostępny u wyspecjalizowanych dostawców oferujących nadwyżki i odnowione jednostki do konserwacji systemów starszej generacji.

• Jakie typy wizualizacji obsługuje ten panel HMI?

Ten panel HMI obsługuje zarówno reprezentacje tekstowe, jak i graficzne, w tym kolorowe animacje, które wyraźnie wskazują stany procesów i warunki maszyn dla operatorów.

• Jak działa interfejs ekranu dotykowego w środowiskach przemysłowych?

Ekran dotykowy rezystancyjny akceptuje dane wejściowe od palców lub rysika, zapewniając niezawodną pracę nawet gdy operatorzy noszą rękawice w środowiskach przemysłowych.

• Jakie protokoły komunikacyjne są obsługiwane?

Panel HMI obsługuje komunikację szeregową RS232 i RS485 oraz Ethernet TCP/IP, co pozwala na połączenie z większością przemysłowych sterowników PLC i systemów sterowania.

• Czy ten panel HMI może wyświetlać dokumenty PDF i treści internetowe?

Tak, system operacyjny Windows CE zawiera możliwość przeglądania plików PDF oraz Pocket Internet Explorer do wyświetlania treści internetowych i dokumentacji.
