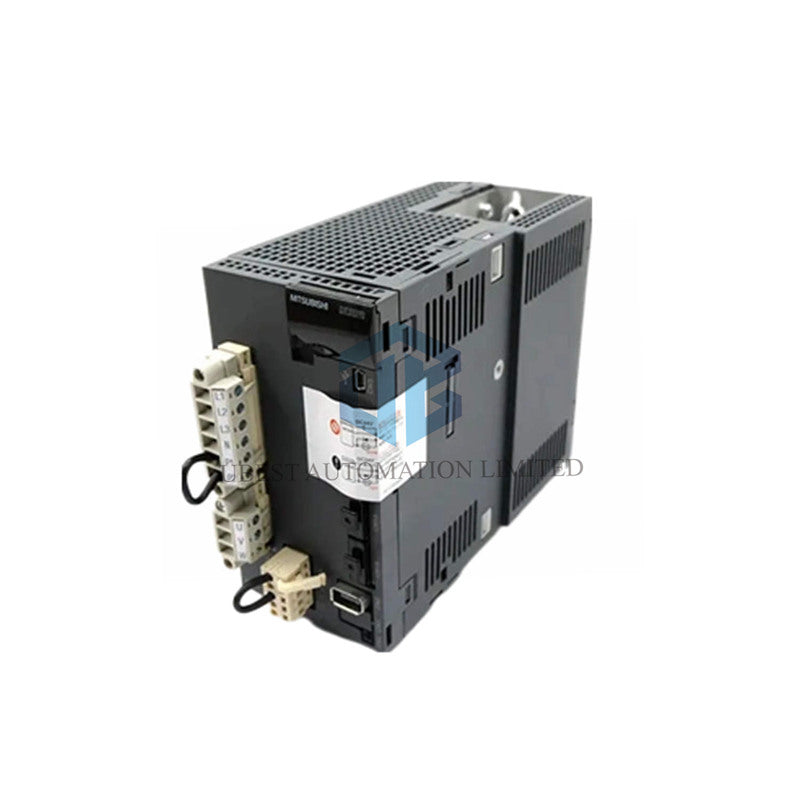

Wzmacniacz serwo Mitsubishi MR-J3-350A-ETHERCAT: Precyzja z obsługą sieci dla nowoczesnej automatyzacji

To jest Mitsubishi MR-J3-350A-ETHERCAT, inteligentny wzmacniacz serwo o mocy 3,5 kW z zaawansowanej serii MELSERVO MR-J3. MR-J3-350A-ETHERCAT łączy wysokowydajną kontrolę ruchu z potężną siecią EtherCAT, co czyni go idealnym do połączonych, szybkich systemów automatyzacji.

Główne zalety

• Szybka sieć: Zintegrowany interfejs EtherCAT do sterowania wieloosiowego w czasie rzeczywistym.
• Niezawodna moc: Dostarcza 3,5 kW mocy wyjściowej przy prądzie znamionowym 17 A.
• Precyzyjna kontrola: Wykorzystuje modulację PWM o przebiegu sinusoidalnym i kontrolę prądu dla płynnego i dokładnego napędu silnika.
• Wbudowane zabezpieczenia: Posiada hamulec dynamiczny dla kontrolowanego i bezpiecznego zatrzymania silnika.
• Kompaktowy i wydajny: Kompaktowa konstrukcja z niskim zużyciem mocy sterującej 30 W.

Pełne dane techniczne

• Marka i seria: Mitsubishi Electric, seria MELSERVO MR-J3.
• Model: MR-J3-350A-ETHERCAT wzmacniacz serwo.
• Moc znamionowa: 3,5 kW.
• Prąd znamionowy: 17 A.
• Napięcie zasilania: 3-fazowe, 200-230VAC, 50/60Hz.
• Prąd wejściowy: 16 A.
• Główny interfejs: EtherCAT (miedziany, 100BASE-TX).
• Metoda sterowania: Sterowanie PWM o przebiegu sinusoidalnym, oparte na IGBT.
• Jednostka hamulca: Wbudowany hamulec dynamiczny.
• Moc sterująca: 1-fazowe, 200-230VAC, 50/60Hz, 30W.
• Moc interfejsu: 24VDC, 0,3A (dla logiki wewnętrznej).
• Dokładność prędkości: Około ±2%.
• System sprzężenia zwrotnego: Kompatybilny z absolutnymi enkoderami Mitsubishi.
• Funkcje ochronne: Przeciążenie prądowe, przeciążenie, przepięcie, błąd regeneracji.
• Temperatura pracy: 0°C do +55°C.
• Wymiary (W x S x G): Około 275 mm x 90 mm x 182 mm.
• Waga: Około 1,4 kg.
• Kompatybilne silniki: Mitsubishi HF-KN, HF-SN, HC-KFS oraz inne serwomotory klasy 200V z serii MR-J3.

Gwarancja i wsparcie

Twoja inwestycja jest chroniona. Produkt objęty jest solidną 12-miesięczną gwarancją obejmującą wszelkie wady produkcyjne.

Informacje o wysyłce

Zapewniamy szybką dostawę na całym świecie za pośrednictwem zaufanych przewoźników: FedEx, UPS i DHL. Szczegóły śledzenia przesyłki są udostępniane po wysłaniu.

Najczęściej zadawane pytania (FAQ)

Jaka jest główna zaleta interfejsu EtherCAT w porównaniu z tradycyjną kontrolą impulsową?

EtherCAT oferuje sterowanie w czasie rzeczywistym, wysoko zsynchronizowane dla wielu osi na jednym kablu sieciowym. Upraszcza okablowanie, zmniejsza opóźnienia i umożliwia zaawansowane funkcje, takie jak synchronizacja zegara rozproszonego, co jest niezbędne dla złożonych maszyn.

Czy ten wzmacniacz wymaga oddzielnego kontrolera EtherCAT master?

Tak. MR-J3-350A-ETHERCAT działa jako urządzenie slave w sieci. Potrzebujesz kontrolera EtherCAT master (np. PLC z serii Mitsubishi iQ-R lub kontrolera opartego na PC), aby zarządzać i sterować ruchem.

Czy mogę mieszać ten model EtherCAT z innymi wzmacniaczami MR-J3 w tej samej sieci?

W sieci EtherCAT można mieszać różne kompatybilne urządzenia slave. Jednak nie można bezpośrednio mieszać wzmacniaczy MR-J3 SSCNET III i EtherCAT w tej samej fizycznej sieci. Cały segment sieci ruchu musi używać tego samego protokołu.

Co oznacza ±2% dokładność prędkości w praktyce?

Oznacza to, że rzeczywista prędkość silnika pod obciążeniem będzie w granicach 2% od zadanej wartości prędkości. Na przykład, przy zadaniu 3000 obr./min, rzeczywista prędkość będzie między 2940 a 3060 obr./min. Jest to odpowiednie dla większości zastosowań sterowania prędkością.

Jak skonfigurować parametry wzmacniacza przez EtherCAT?

Parametry zazwyczaj ustawia się za pomocą oprogramowania konfiguracyjnego (np. Mitsubishi MR Configurator2) przez połączenie EtherCAT. Można także korzystać z wbudowanego słownika obiektów EtherCAT CoE (CANopen over EtherCAT) do dostępu do parametrów z kontrolera master.
