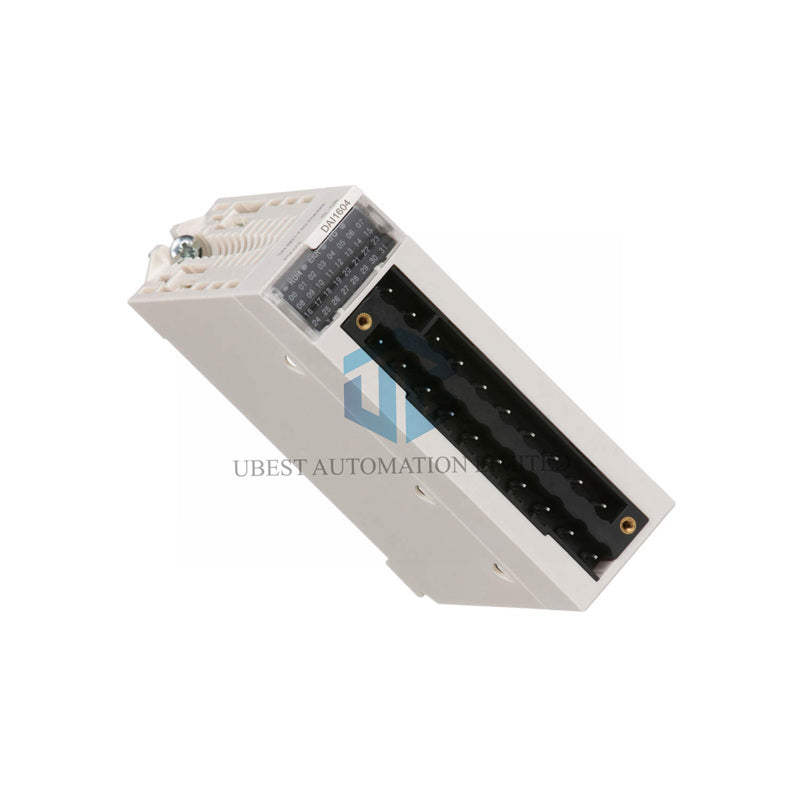

Schneider Electric BMXDAI1604: Moduł Wejściowy AC 120V o Wysokiej Gęstości

Bezpośrednio podłącz czujniki wysokiego napięcia AC za pomocą Schneider Electric BMXDAI1604. Ten specjalistyczny moduł wejściowy cyfrowy dla systemów Modicon M340/M580 oferuje 16 izolowanych kanałów dla sygnałów 100-120V AC. Został zaprojektowany do bezpośredniego łączenia z przemysłowymi wyłącznikami krańcowymi, przyciskami i wyjściami stykowymi bez potrzeby stosowania zewnętrznych przekaźników. Moduł obsługuje zarówno czujniki zbliżeniowe 2-przewodowe, jak i 3-przewodowe, zapewniając elastyczność instalacji. Dzięki solidnej diagnostyce kanałów i wysokiemu MTBF gwarantuje niezawodne monitorowanie w wymagających zastosowaniach na hali produkcyjnej.

Podstawowe Specyfikacje Techniczne

• Marka i Model: Schneider Electric BMXDAI1604
• Linia Produktowa: Modicon M340 / M580 (Platforma X80)
• Typ Wejścia: 16 Izolowanych Wejść Pojemnościowych AC
• Napięcie Wejściowe: 100-120V AC
• Częstotliwość Pracy: 50/60 Hz (zakres 47-63 Hz)
• Prąd Wejściowy: 5 mA
• Zakres Zasilania Czujnika: 85-132V AC
• Czas Reakcji: Aktywacja 10 ms, Dezaktywacja 20 ms
• Impedancja Wejściowa: 13 kOhm
• Moc Rozpraszana: ≤ 3.8 W
• Izolacja: 1500V AC (kanał do logiki)
• MTBF (średni czas międzyawaryjny): 1 504 958 godzin
• Temperatura Pracy: 0°C do 60°C
• Stopień Ochrony: IP20
• Certyfikaty: CE, CSA, UL, RCM, EAC
• Waga: 0,115 kg (moduł), ~2,07 kg z pełnym opakowaniem

Kluczowe Cechy i Korzyści

Bezpośredni Interfejs Wysokiego Napięcia: Eliminuje potrzebę stosowania przekaźników pośredniczących przy podłączaniu standardowych urządzeń polowych 120V AC. Upraszcza to konstrukcję szafy, oszczędza miejsce i zmniejsza liczbę punktów awarii.

Wysoka Gęstość i Izolowane Kanały: Szesnaście w pełni izolowanych kanałów wejściowych w jednym module maksymalizuje liczbę I/O na jedno miejsce w szynie. Izolacja chroni elektronikę PLC przed przepięciami lub uszkodzeniami po stronie pola.

Kompleksowa Diagnostyka: Każdy kanał posiada zieloną diodę LED statusu. Diodowe wskaźniki na poziomie modułu (RUN, ERR, I/O FAULT) zapewniają natychmiastową informację o stanie, umożliwiając szybką diagnostykę i skrócenie przestojów.

Wyjątkowa Niezawodność: Z MTBF przekraczającym 1,5 miliona godzin, moduł jest zaprojektowany do ciągłej pracy w środowiskach przemysłowych, zapewniając długoterminową stabilność krytycznych procesów.

Szeroka Kompatybilność Czujników: Współpracuje ze standardowymi czujnikami zbliżeniowymi AC 2-przewodowymi i 3-przewodowymi (IEC 60947-5-2 oraz IEC 61131-2 Typ 3), oferując elastyczność dla różnych zastosowań pomiarowych.

Typowe Zastosowania

• Podłączanie urządzeń sterujących maszynami 120V AC, takich jak przełączniki wyboru, ręczne przełączniki awaryjne i sterowanie obejściem konserwacyjnym.
• Bezpośredni monitoring stanu styczników silnikowych i przekaźników przeciążeniowych.
• Interfejsowanie z istniejącym sprzętem na hali produkcyjnej wykorzystującym sygnały sterujące 120V AC.
• Zastosowania wejść wysokiego napięcia w systemach wodno-ściekowych, transportu materiałów oraz HVAC.

Niezawodne Wsparcie i Szybka Dostawa

Ten specjalistyczny moduł objęty jest naszą 12-miesięczną gwarancją. Aby zminimalizować opóźnienia w projektach, oferujemy przyspieszone opcje wysyłki globalnej za pośrednictwem FedEx, UPS i DHL.

Najczęściej Zadawane Pytania

Co oznacza typ wejścia "pojemnościowy"?

Odnosi się do konstrukcji wewnętrznego obwodu wejściowego. Wejście pojemnościowe zapewnia dobrą odporność na zakłócenia sygnałów AC. Dla użytkownika oznacza to kompatybilność ze standardowymi urządzeniami AC oraz dobrze zdefiniowany próg napięcia WŁ/WYŁ.

Czy mogę używać tego modułu z sygnałami 240V AC?

Nie. BMXDAI1604 jest przeznaczony wyłącznie do napięć 100-120V AC. Stosowanie 240V AC uszkodzi moduł. Do wyższych napięć należy użyć innego modułu, np. przeznaczonego do 240V AC.

Czy wymagany jest zewnętrzny bezpiecznik?

Tak. Specyfikacja wymaga jednego zewnętrznego bezpiecznika szybkopalnego 0,5A na grupę kanałów wejściowych dla ochrony przed zwarciem. Jest to kluczowy element bezpieczeństwa.

Jak moduł obsługuje 2-przewodowy czujnik zbliżeniowy AC?

Moduł dostarcza niewielki prąd upływowy (zasilanie czujnika: 85-132V AC) do zasilania czujnika 2-przewodowego. Gdy czujnik się aktywuje, pobiera wystarczający prąd (≥2,5 mA), aby wejście wykryło stan WŁĄCZONY.

Jaka jest różnica między czasem aktywacji a dezaktywacji?

Czas aktywacji (maks. 10 ms) to opóźnienie od momentu włączenia sygnału polowego do momentu, gdy PLC rozpozna go jako stan logiczny 1. Czas dezaktywacji (maks. 20 ms) to opóźnienie od wyłączenia sygnału polowego do rozpoznania stanu logicznego 0 przez PLC. Jest to typowe dla wejść AC ze względu na przejście przez zero przebiegu.
