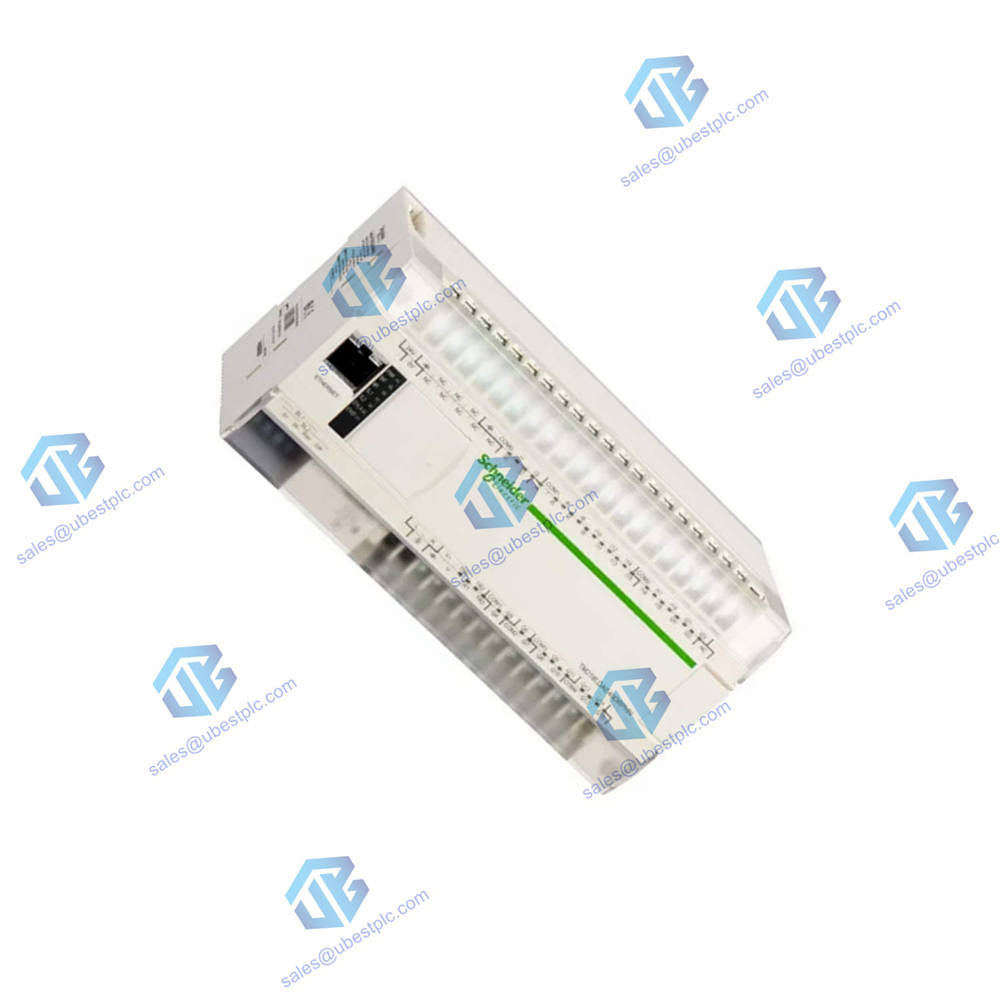

Przegląd sterownika PLC Schneider Electric TM218LDAE40DRPHN Modicon M218

Inżynierowie projektują sterownik logiczny TM218LDAE40DRPHN z myślą o zapewnieniu stabilnej pracy w złożonych liniach automatyki. Zakłady przemysłowe wykorzystują ten sterownik Schneider Electric do sprawnego zarządzania dużą liczbą sygnałów wejściowych i wyjściowych. Operatorzy integrują moduł TM218LDAE40DRPHN z istniejącymi szafami sterowniczymi, aby zwiększyć ogólną szybkość przetwarzania i niezawodność.

Podsumowanie

• Ten kompaktowy sterownik obsługuje zautomatyzowane procesy, sprawnie przetwarzając do 248 lokalnych kanałów i kanałów rozszerzeń.
• Integratorzy systemów wybierają ten model ze względu na wysokie parametry izolacji oraz niezawodne funkcje szybkich liczników.
• Wbudowany zasilacz przekształca standardowe napięcie sieciowe w stabilne napięcie robocze, zapewniając ciągłą pracę.

Specyfikacja techniczna

• Marka: Schneider Electric
• Numer modelu: TM218LDAE40DRPHN
• Seria produktu: sterownik logiczny Modicon M218
• Napięcie wejściowe: 100–240 VAC nominalnie (bezwzględne granice 85–264 VAC)
• Częstotliwość zasilania: kompatybilność z siecią 50/60 Hz
• Moc wyjściowa: ciągła moc wyjściowa 34 W
• Prąd rozruchowy: maksymalnie 30 A przy 110 VAC / 60 A przy 240 VAC
• Czas podtrzymania odporności: podtrzymanie pracy przez 10 ms podczas przerwy w zasilaniu przy 100 VAC
• Izolacja galwaniczna: 1780 VAC / 2500 VDC między linią zasilającą, logiką wewnętrzną a PE
• Wejścia cyfrowe: łącznie 24 kanały (20 standardowych wejść oraz 4 szybkie wejścia HSC)
• Wyjścia cyfrowe: łącznie 16 kanałów (12 wyjść przekaźnikowych oraz 4 szybkie wyjścia PTO/PWM/FG)
• Kanały analogowe: brak wbudowanych kanałów wejść i wyjść analogowych
• Rozszerzenie systemu: obsługa maksymalnie 7 modułowych jednostek rozszerzeń
• Maksymalna liczba wejść/wyjść systemu: możliwość rozszerzenia do 248 fizycznych punktów łącznie
• Maksymalna liczba wyjść przekaźnikowych: obsługa maksymalnie 90 kanałów przekaźnikowych w modułach rozszerzeń
• Struktura numeru katalogowego:
  • TM218 (rodzina sterowników Modicon M218)
    • L (kompaktowa jednostka bazowa sterownika logicznego)
      • DAE (zasilanie AC, konfiguracja wejść/wyjść cyfrowych)
        • 40 (40 wbudowanych kanałów wejściowych i wyjściowych)
          • DRPHN (wyjście przekaźnikowe z szybkimi kanałami i Ethernetem)

Instrukcja instalacji

• Zamontuj moduł bazowy pionowo na standardowej szynie DIN 35 mm wewnątrz obudowy.
• Pozostaw wolną przestrzeń wokół wszystkich otworów wentylacyjnych, aby zapewnić odpowiednie chłodzenie wewnątrz panelu.
• Podłącz doprowadzone jednofazowe przewody zasilania AC do wyraźnie oznaczonych głównych zacisków śrubowych.
• Podłącz przewód ochronny bezpośrednio do głównego punktu uziemienia systemu, aby zapewnić bezpieczeństwo.
• Zamocuj maksymalnie siedem kompatybilnych jednostek rozszerzeń po prawej stronie głównego bloku sterownika.

Zawartość opakowania i opcje dostawy

• Jedna oryginalna jednostka główna sterownika Schneider Electric w fabrycznym opakowaniu.
• Odłączane listwy zaciskowe ułatwiające podłączenie przewodów i szybką wymianę w terenie.
• Drukowana instrukcja instalacji ze schematami przyporządkowania zacisków i specyfikacją montażową.
• Szybka wysyłka na cały świat za pośrednictwem usług kurierskich FedEx.
• Opcje ekspresowej międzynarodowej dostawy towarowej za pośrednictwem sieci logistycznej UPS.
• Priorytetowy transport globalny od drzwi do drzwi realizowany przez partnerów wysyłkowych DHL Express.

Często zadawane pytania

• Ile łącznie punktów wejścia/wyjścia może obsługiwać ten moduł bazowy z rozszerzeniami?
  Moduł bazowy obsługuje do 248 fizycznych punktów cyfrowych łącznie, korzystając z siedmiu modułów rozszerzeń.
• Czy ten konkretny model ma wbudowane możliwości przetwarzania sygnałów analogowych?
  Nie, urządzenie ma na pokładzie wyłącznie wejścia cyfrowe oraz przekaźnikowe lub szybkie impulsowe wyjścia cyfrowe.
• Jakie granice napięcia zapewniają bezpieczną pracę podczas wahań napięcia sieciowego?
  Sterownik pracuje bezpiecznie przy ciągłym napięciu zasilania sieciowego w zakresie od 85 do 264 VAC.
