Schneider Modicon TM221CE40U - sterownik logiczny PLC Ethernet, 40 wejść/wyjść

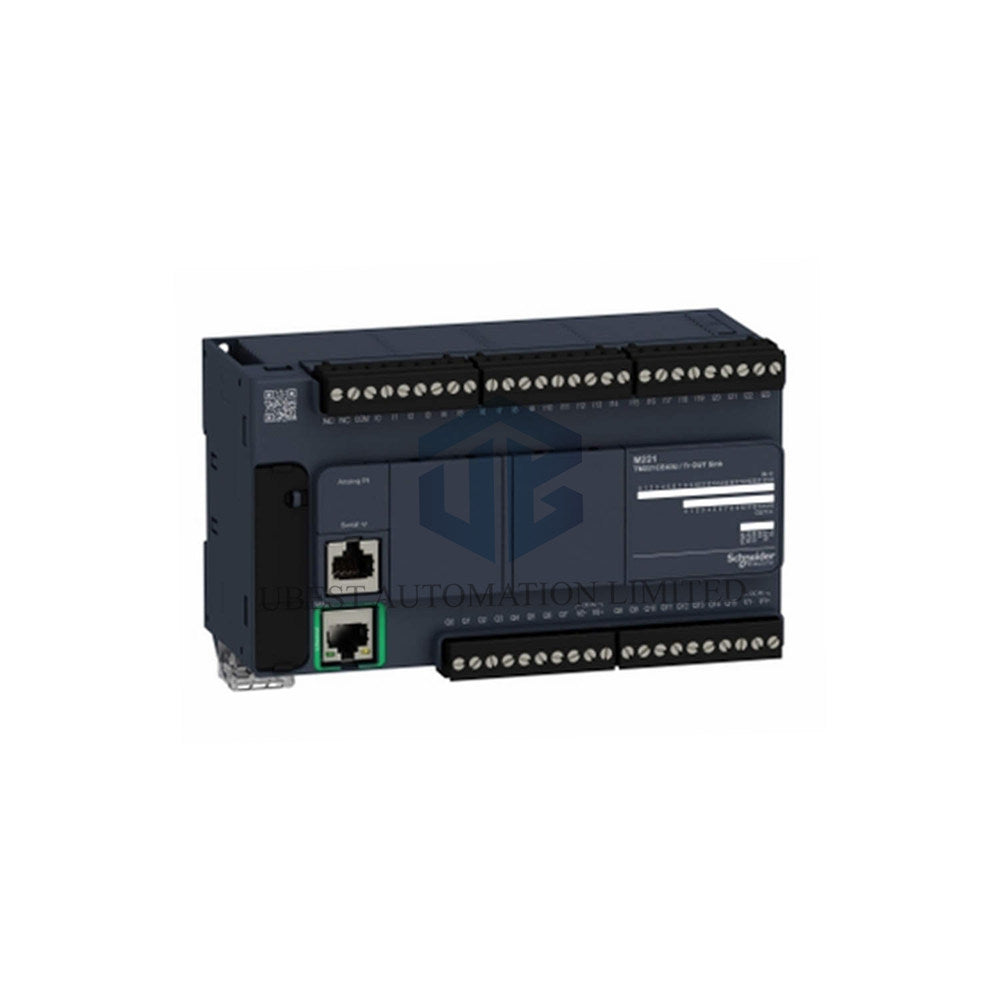

TM221CE40U firmy Schneider Electric należy do rodziny sterowników logicznych Modicon M221. Łączy w jednej kompaktowej obudowie 24 wejścia dyskretne, 16 wyjść tranzystorowych i 2 wejścia analogowe. Inżynierowie wybierają ten model TM221CE40U do sterowania maszynami, liniami pakującymi i niewielkimi stanowiskami automatyki. Wbudowany port Ethernet obsługuje protokoły Modbus TCP i Ethernet/IP, dzięki czemu sterownik można łatwo zintegrować z nowoczesnymi sieciami zakładowymi.

Podsumowanie

• Seria Modicon M221 zapewnia szybkie wykonywanie operacji logicznych w czasie 0,2 µs na instrukcję.
• Ten sterownik zapewnia 40 punktów wejść/wyjść dyskretnych oraz 2 wejścia analogowe o rozdzielczości 10-bitowej.
• Cztery szybkie wejścia i cztery szybkie wyjścia obsługują zliczanie z dużą częstotliwością oraz funkcje PWM/PLS.
• Dwa porty komunikacyjne obejmują Ethernet RJ45 i łącza szeregowe RS232/RS485.
• Urządzenie działa przy napięciu 24 V DC i pobiera 4,9 W bez modułów rozszerzeń.

Dane techniczne

• Marka: Schneider Electric
• Model: TM221CE40U
• Seria: Modicon M221
• Typ produktu: Sterownik logiczny, 40 wejść/wyjść, wyjście tranzystorowe NPN, Ethernet
• Znamionowe napięcie zasilania: 24 V DC, zakres od 20,4 V do 28,8 V
• Wejścia dyskretne: 24 wejścia, w tym 4 szybkie wejścia zgodne z IEC 61131-2 Typ 1
• Wejścia analogowe: 2 kanały, od 0 do 10 V, rozdzielczość 10-bitowa, wartość LSB 10 mV
• Czas konwersji analogowej: 1 ms na kanał plus 1 cykl sterownika
• Wyjścia dyskretne: 16 wyjść tranzystorowych, w tym 4 szybkie wyjścia
• Prąd wyjściowy: 0,5 A na wyjście, maksymalnie 4 A na wspólne wyjście
• Czas reakcji wejścia: 5 µs załączania dla szybkich wejść I0, I1, I6 i I7
• Czas reakcji wyjścia: 5 µs załączania i wyłączania dla wyjść Q0–Q3
• Częstotliwość zliczania: 100 kHz dla szybkich wejść w trybie HSC, zakres 32-bitowy
• Wyjście impulsowe: PTO do 100 kHz, a także generator PLS, PWM i częstotliwości
• Pamięć: 256 kB pamięci RAM na aplikację i dane, 256 kB pamięci RAM na zmienne wewnętrzne
• Kopia zapasowa: 256 kB wbudowanej pamięci flash, opcjonalna karta SD 2 GB
• Zegar czasu rzeczywistego: Wbudowany, odchylenie ≤30 s miesięcznie przy 25 °C
• Pętle regulacji: Regulowany regulator PID obsługujący do 14 równoczesnych pętli
• Port Ethernet: 10BASE-T/100BASE-TX RJ45, miedziany kabel o długości 100 m
• Łącze szeregowe: RJ45 RS232/RS485, od 1,2 do 115,2 kbit/s
• Port USB: Mini B USB 2.0 do programowania za pomocą terminala
• Usługi komunikacyjne: klient DHCP, klient/serwer Modbus TCP, urządzenie podrzędne Modbus TCP, adapter Ethernet/IP
• Pobór mocy: 17 W przy 24 V z maksymalną liczbą modułów rozszerzeń
• Możliwości rozbudowy: do 7 modułów rozszerzeń I/O
• Izolacja: 500 V AC między wejściem a logiką wewnętrzną, 500 V AC między wyjściem a logiką wewnętrzną
• Temperatura pracy: od -10 do 55 °C przy montażu poziomym, od -10 do 35 °C przy montażu pionowym
• Temperatura przechowywania: od -25 do 70 °C
• Wilgotność względna: od 10 do 95 %, bez kondensacji
• Stopień ochrony: IP20 z założoną osłoną ochronną
• Stopień zanieczyszczenia: ≤2, wysokość robocza do 2000 m
• Wymiary: wysokość 90 mm, głębokość 70 mm, szerokość 160 mm
• Masa netto: 0,78 kg
• Montaż: Szyna TH35-15 lub TH35-7.5 zgodna z normą IEC 60715 albo montaż na panelu za pomocą zestawu mocującego

Zakres pomiarowy, rozdzielczość i dokładność

• Wejście analogowe mierzy napięcie od 0 do 10 V z rozdzielczością 10-bitową i wartością 10 mV na najmłodszy bit.
• Błąd dokładności bezwzględnej nie przekracza ±1 % pełnej skali w całym zakresie wejścia analogowego.
• Dopuszczalne przeciążenie wynosi ±30 V DC przez 5 minut i ±13 V DC w trybie ciągłym.
• Impedancja wejściowa wynosi 3,4 kOhm dla wejść dyskretnych i 100 kOhm dla wejść analogowych.
• Stan logiczny 1 jest gwarantowany przy napięciu 15 V lub wyższym, a stan 0 przy napięciu 5 V lub niższym.

Odporność środowiskowa i elektromagnetyczna

• Odporność na wyładowania elektrostatyczne wynosi 8 kV w powietrzu i 4 kV przy wyładowaniu kontaktowym zgodnie z normą EN/IEC 61000-4-2.
• Odporność na pole promieniowane wynosi 10 V/m w zakresie od 80 MHz do 1 GHz zgodnie z normą EN/IEC 61000-4-3.
• Odporność na szybkie stany przejściowe wynosi 2 kV na liniach zasilających i 1 kV na liniach I/O zgodnie z normą EN/IEC 61000-4-4.
• Odporność na przepięcia wynosi 2 kV w trybie wspólnym na liniach zasilających i 1 kV na liniach I/O.
• Odporność na przewodzone zaburzenia wynosi 10 V w zakresie od 0,15 do 80 MHz zgodnie z normą EN/IEC 61000-4-6.
• Odporność na wibracje obejmuje drgania o amplitudzie 3,5 mm w zakresie od 5 do 8,4 Hz oraz przyspieszeniu 1 gn w zakresie od 8,4 do 150 Hz.
• Odporność na udary wynosi 147 m/s² przez 11 ms.
• Sterownik spełnia normy EN/IEC 61131-2, EN/IEC 61010-2-201 i EN/IEC 60664-1.
• Certyfikaty obejmują CE, CULus, CSA, EAC, RCM, LR, ABS, DNV-GL i IACS E10.

Instrukcja instalacji

• Zamontuj sterownik na szynie TH35-15 lub TH35-7.5 albo przymocuj go do panelu za pomocą zestawu montażowego.
• Zachowaj co najmniej zalecany odstęp zapewniający przepływ powietrza, ponieważ urządzenie rozprasza do 17 W.
• Podłącz wejścia i wyjścia do wyjmowanych śrubowych listew zaciskowych.
• Podłącz zasilanie 24 V DC do przeznaczonej do tego 3-stykowej listwy zaciskowej.
• Do okablowania wejścia analogowego użyj 4-stykowego złącza i zadbaj o to, by przewody były krótkie.
• Ogranicz długość ekranowanego przewodu szybkiego wejścia do 10 m, a nieekranowanego przewodu wejścia cyfrowego do 30 m.
• Ogranicz długość nieekranowanego przewodu wyjściowego do 30 m, a ekranowanego przewodu szybkiego wyjścia do 3 m.
• Podłącz kabel USB 2.0 mini B do terminala programującego, aby skonfigurować urządzenie.
• Ustaw parametry komunikacji przez port Ethernet RJ45 lub port szeregowy.

Zawartość opakowania

• 1 x Sterownik logiczny Schneider Modicon TM221CE40U
• 1 x Wyjmowana śrubowa listwa zaciskowa do wejść
• 1 x Wyjmowana śrubowa listwa zaciskowa do wyjść
• 1 x 3-stykowa listwa zaciskowa do zasilania 24 V DC
• 1 x 4-stykowe złącze do wejść analogowych
• 1 x Dokumentacja instalacji i okablowania

Wysyłka

• Wysyłamy na cały świat za pośrednictwem FedEx, UPS i DHL.
• Zamówienia opuszczają magazyn po sprawdzeniu dostępności towaru i zapakowaniu.
• Numery śledzenia przesyłki otrzymasz po zeskanowaniu paczki przez przewoźnika.

FAQ

• P: Ile punktów I/O oferuje model TM221CE40U?
  O: Oferuje 40 dyskretnych punktów I/O: 24 wejścia i 16 wyjść tranzystorowych.
• P: Czy ten sterownik ma wejścia analogowe?
  O: Tak, oferuje 2 wejścia analogowe o zakresie od 0 do 10 V i rozdzielczości 10 bitów.
• P: Jakie protokoły komunikacyjne obsługuje?
  O: Obsługuje protokoły Modbus TCP, Ethernet/IP, Modbus RTU/ASCII i SoMachine-Network.
• P: Ile modułów rozszerzeń mogę podłączyć?
  O: Do sterownika można podłączyć maksymalnie 7 modułów rozszerzeń I/O.
• P: Jakiego napięcia zasilania wymaga urządzenie?
  O: Urządzenie działa przy napięciu 24 V DC w zakresie od 20,4 do 28,8 V.
• P: Czy mogę używać karty SD do przechowywania danych?
  O: Tak, sterownik obsługuje opcjonalną kartę SD o pojemności 2 GB.
• P: Jaki jest zakres temperatury pracy?
  A: Zakres wynosi od -10 do 55 °C przy montażu poziomym i od -10 do 35 °C przy montażu pionowym.
