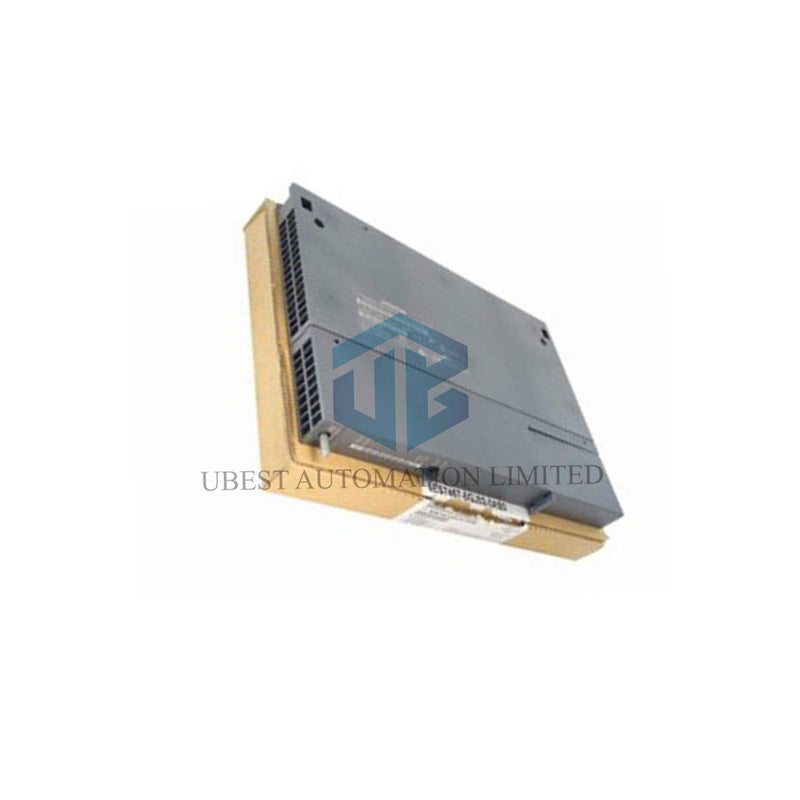

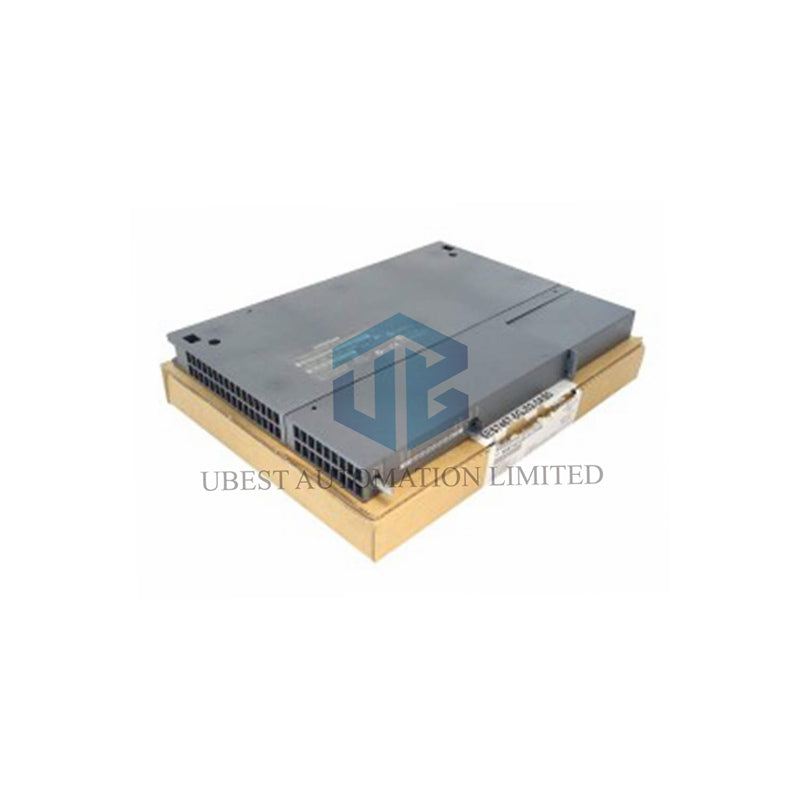

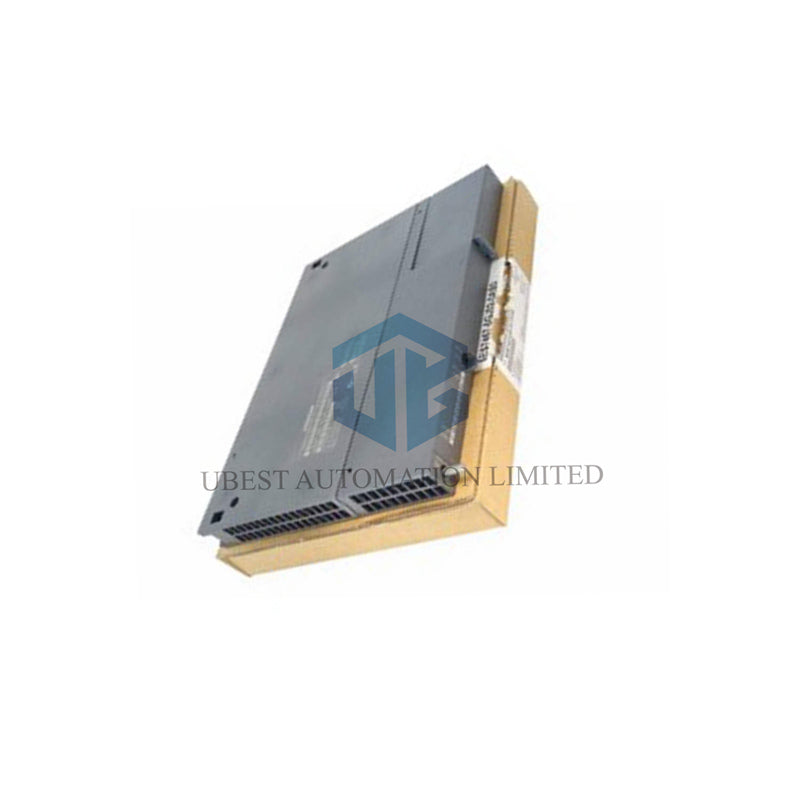

Siemens 6ES7467-5GJ02-0AB0 - Wysokowydajny moduł interfejsu PROFIBUS DP Master
Połącz swój sterownik PLC S7-400 ze światem urządzeń polowych za pomocą modułu Siemens 6ES7467-5GJ02-0AB0 IM 467. Ten potężny moduł interfejsu przekształca Twój centralny sterownik w PROFIBUS DP Master, umożliwiając szybką i deterministyczną komunikację z nawet 96 rozproszonymi urządzeniami podrzędnymi, takimi jak zdalne I/O, napędy, zawory i czujniki, w ramach jednej sieci RS485 z prędkością do 12 Mbit/s.
Pełna specyfikacja techniczna
Marka i seria: Siemens SIMATIC S7-400
Pełny numer modelu: 6ES7467-5GJ02-0AB0 (Moduł interfejsu IM 467 FO)
Typ modułu: Moduł interfejsu PROFIBUS DP Master
Interfejs: 1 x RS485 (gniazdo Sub-D 9-pinowe)
Protokół: PROFIBUS DP (EN 50170), Master (Klasa 1)
Maksymalna prędkość transmisji: 12 Mbit/s
Maksymalna liczba urządzeń podrzędnych: 96
Maksymalna liczba połączeń: 32 (zależnie od typu CPU)
Zaawansowane usługi: Równomierność (tryb izochroniczny), Bezpośrednia wymiana danych (DX)
Zasilanie: Z szyny nośnej (5V DC, max 1300 mA) oraz 24V DC
Temperatura pracy: 0°C do +60°C
Maksymalna wysokość instalacji: 3000 m
Wymiary (S x W x G): 25 mm x 290 mm x 210 mm
Waga: Około 700 g
Instrukcja instalacji i zgodności
Zainstaluj moduł 6ES7467-5GJ02-0AB0 IM 467 w wolnym slocie centralnej szafy S7-400. Podłącz kabel sieci PROFIBUS DP do jego 9-pinowego gniazda Sub-D. Korzystając z konfiguracji sprzętowej Siemens STEP 7, ustaw adres stacji i skonfiguruj podłączone urządzenia podrzędne DP (np. ET 200M, napędy itp.). Moduł będzie następnie autonomicznie zarządzał cykliczną wymianą danych ze wszystkimi skonfigurowanymi urządzeniami, mapując ich I/O bezpośrednio do obrazu procesowego CPU.
Zawartość opakowania i gwarancja
W zestawie: 1 x moduł Siemens IM 467 PROFIBUS DP Master (6ES7467-5GJ02-0AB0).
Nasza gwarancja: Produkt objęty jest pełną 12-miesięczną gwarancją.
Szybka wysyłka na cały świat
Zapewniamy szybką dostawę na całym świecie za pośrednictwem FedEx, UPS i DHL.
Najczęściej zadawane pytania (FAQ)
Jaka jest różnica między DP Master a DP Slave?
DP Master (jak ten moduł) aktywnie kontroluje sieć, cyklicznie żądając danych od urządzeń podrzędnych. DP Slave (np. zdalna stacja I/O) jest urządzeniem pasywnym, które odpowiada tylko na żądania mastera.
Czy mogę podłączyć do tej sieci PROFIBUS urządzenia innych producentów niż Siemens?
Tak. Standard PROFIBUS DP jest neutralny wobec producentów. Możesz podłączyć dowolne urządzenie posiadające interfejs PROFIBUS DP slave oraz odpowiedni plik GSD (opis urządzenia) do konfiguracji w STEP 7.
Co to jest „równomierność” lub tryb izochroniczny?
To zaawansowana funkcja synchronizująca cykl wymiany danych wszystkich urządzeń podrzędnych na magistrali z cyklem sterownika master. Minimalizuje to jitter i jest kluczowe dla aplikacji wymagających bardzo precyzyjnej, zsynchronizowanej czasowo kontroli, np. sterowania ruchem.
Ile takich modułów mogę zainstalować?
Możesz zainstalować do 10 modułów interfejsu (dowolnego typu, w tym CP) w centralnej szafie, w zależności od możliwości Twojego konkretnego CPU S7-400.
Czy potrzebuję osobnego rezystora terminującego?
Tak. Sieć PROFIBUS DP wymaga rezystora terminującego na obu fizycznych końcach kabla magistrali. Moduł IM 467 może mieć wbudowany przełącznik do włączenia wewnętrznego terminatora, jeśli znajduje się na jednym z końców sieci. Zawsze sprawdzaj i poprawnie ustawiaj terminatory.
